光学纳米级测厚仪如何精准度量超薄材料？

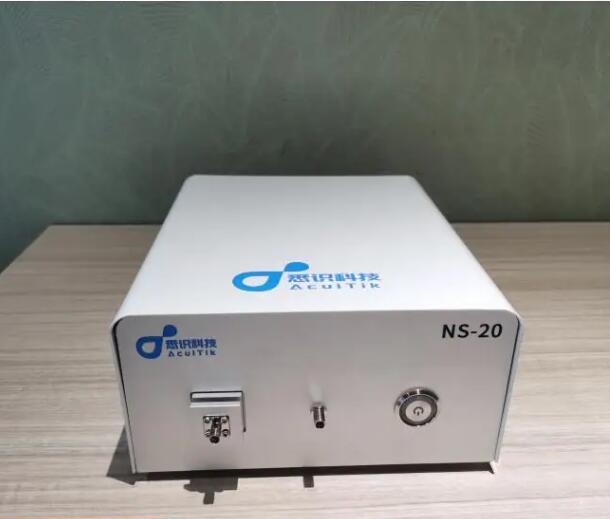

　　在纳米材料、半导体、光学镀膜等前沿领域，超薄材料的精确厚度测量直接关系到产品性能和质量。光学纳米级测厚仪凭借其非接触、高精度的测量特性，成为超薄材料研究和生产中的关键设备。

　　测厚仪主要基于白光干涉原理，通过分析光波在薄膜表面的干涉效应来测量厚度。当宽带光源照射到薄膜表面时，会在薄膜上下界面产生反射光波，这些光波发生干涉形成特定的光谱信号。仪器通过解析这些干涉信号，精确计算出薄膜的厚度信息。现代测厚仪采用光谱解析算法，能够实现亚纳米级的分辨率。通过高精度光谱仪和先进算法的结合，可以有效分离出多层膜的干涉信号，实现复杂膜系结构的精确测量。


　　一、关键技术突破：从微米到纳米的跨越

　　1、宽谱光源技术

　　采用氙灯或超连续谱激光等宽带光源，光谱范围覆盖紫外到近红外（300-1700nm），确保对各种材料的适应性。

　　2、高分辨率光谱仪

　　配备背照式CCD探测器，光谱分辨率可达0.1nm，能够捕捉细微的干涉信号变化。

　　3、智能算法优化

　　应用机器学习算法对干涉谱进行智能分析，自动识别材料特性，提高测量准确性。特别是在测量透明薄膜时，算法能够有效消除基底影响。

　　二、测量性能优势：精准度与适用性兼备

　　1、超高测量精度

　　理想条件下厚度测量精度可达±0.1nm，重复性误差小于0.2nm，满足最严苛的科研和工业需求。

　　2、广泛材料适应性

　　可测量金属、介质、半导体等多种材料薄膜，厚度范围从1nm到数微米。

　　3、无损检测特性

　　非接触式测量不会对样品造成损伤，特别适合珍贵样品和在线检测场景。

　　三、典型应用场景：多领域的关键支撑

　　1、半导体制造

　　在芯片制造过程中，精确测量栅极氧化层、金属布线层等关键膜层的厚度，确保器件性能。例如，在28nm工艺节点，栅极氧化层厚度测量要求达到原子级精度。

　　2、光学镀膜

　　监控增透膜、反射膜等光学薄膜的厚度，保证光学元件的性能指标。某镜头制造商通过使用纳米级测厚仪，将产品良率提升了15%。

　　3、新材料研发

　　在二维材料（如石墨烯、过渡金属硫化物）研究中，准确测量单层或多层材料的厚度，为性能研究提供基础数据。

　　四、操作使用指南：确保测量准确性的关键

　　1、样品准备

　　测量前需确保样品表面清洁，避免灰尘、指纹等污染影响测量结果。对于粗糙表面样品，需要进行多次测量取平均值。

　　2、参数设置

　　根据材料特性选择合适的光源和测量模式。对于透明薄膜，需要输入基底折射率等参数。

　　3、校准维护

　　定期使用标准样品进行仪器校准，确保测量精度。保持光学镜头的清洁，避免性能衰减。

　　光学纳米级测厚仪以其测量精度和广泛的应用范围，成为超薄材料领域的分析工具。随着技术的不断进步，测厚仪正朝着更智能、更集成的方向发展，为新材料研究和精密制造提供更强有力的支撑。选择一款性能优异的测厚仪，不仅是质量控制的保障，更是技术创新和产业升级的重要基础。
